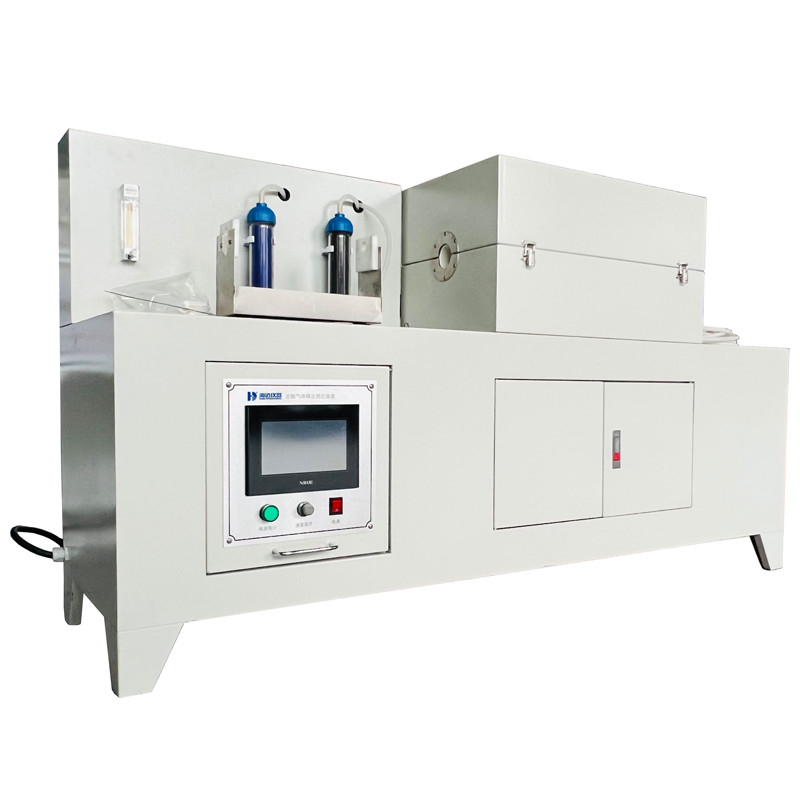

Máy thử dụng cụ đo khí thải axit halogen

Thiết bị đo khí thải axit halogen

Mô tả:

Thiết bị này đo giá trị pH, độ axit và độ dẫn của khí phát ra trong quá trình đốt vật liệu từ cáp hoặc cáp quang.Nó được sử dụng để xác định tổng hàm lượng khí axit halogen trong các cáp chống cháy có hàm lượng halogen thấp và không có halogen và để đánh giá độ axit khí thông qua đo pH và độ dẫn điện.

Tuân thủ SBạch tuộc:

GB/T 17650.1 (Phương pháp thử nghiệm cho khí phát triển trong quá trình đốt các vật liệu từ cáp hoặc cáp quang học)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (Các quy tắc chung đối với dây và cáp chống cháy và chống cháy)
GA 306.1-2007 (Phần 6.3.4), GA 306.2-2007 (Phần 6.3.4)

UL 2556-2007 (Phần 9.10 và 9.11)

1. lò ống:

Phòng sưởi ấm:Chiều dài hiệu quả: 600mm; đường kính: Ø42mm.

Hệ thống sưởi ấm:Hệ thống sưởi điện có thể điều chỉnh; Lượng: 220V/10KW (xem hình 1).

2. ống đốt:

Vật liệu:Bụi chống ăn mòn silic.

Kích thước:Độ kính bên trong: 40mm; Chiều dài nhô ra tại cửa vào: 60 ∼ 200 mm; Chiều dài nhô ra tại cửa ra: 60 ∼ 100 mm (cho phép mở rộng nhiệt).

3Tàu đốt cháy:

Vật liệu:Bụi thạch anh nóng chảy.

Kích thước:Chiều dài: 100mm; chiều rộng: 25mm; Độ sâu: 10mm.

Cơ chế cho ăn:Được điều khiển bởi một nam châm thanh và dây bạch kim.

4- Thu thập khí:

Các chai hấp thụ:Hai chai; một được trang bị một máy khuấy từ và chứa 220mL dung dịch natri hydroxit.

5Hệ thống cung cấp khí:

Máy đo lưu lượng không khí:Phạm vi điều chỉnh: 20~200mL.

Nén:Được cung cấp bởi người dùng.

6- Lấy mẫu:

Số lượng mẫu:500-1000mg.

7. đo hàm lượng axit halogen:

Cân cân phân tích (không cần thiết):Độ chính xác: 0,1mg.

Máy đo độ pH kỹ thuật số:Độ chính xác: 0,02 pH.

Máy đo độ dẫn điện:Phạm vi: 0 ‰ 1 × 105 μS/cm.

Hệ thống điều khiển:PLC + màn hình cảm ứng Weintek cho hoạt động chính xác và dễ sử dụng.

8Các thành phần chính:

• lò sưởi ống (một bộ)
• ống sưởi bằng thạch anh (1 bộ)
• Hộp điều khiển (1 đơn vị)
• Máy trộn từ tính (1 đơn vị)
• Máy lọc (500mL, 2 đơn vị)
• chai giặt khí (500mL, 2 đơn vị)
• Máy nhiệt loại 1.5 (1 bộ)
• ống silicon (3 mét)
• Các ống cao su (2 mét)
• Tàu đốt cháy (20 chiếc)
• Máy đo độ pH kỹ thuật số (1 đơn vị)
• Máy đo độ dẫn điện (1 đơn vị)
