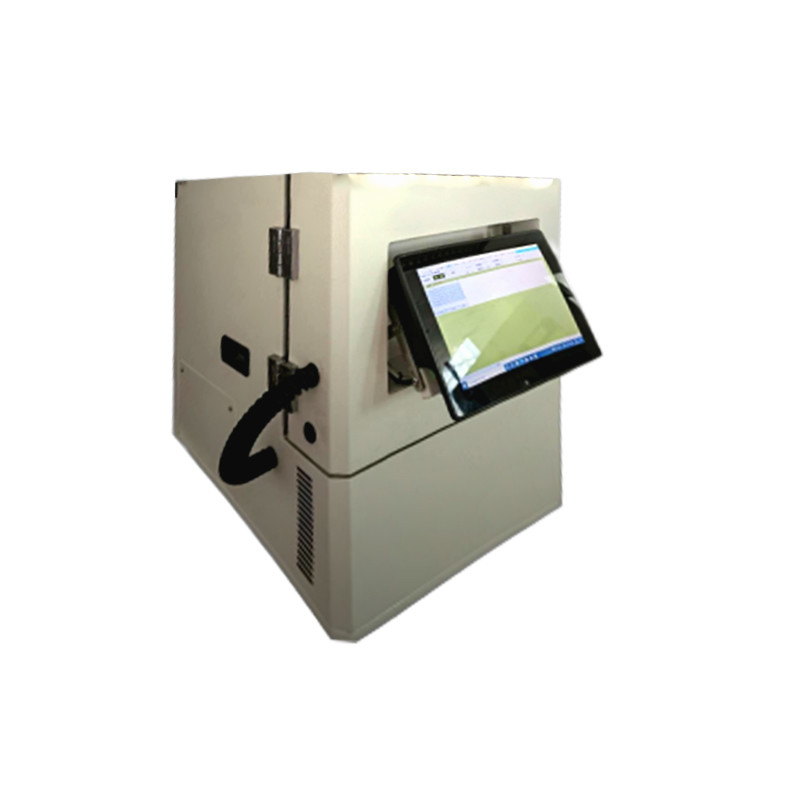

Thiết bị kiểm tra thông minh SATA Máy kiểm tra nhận dạng chip

Thiết bị kiểm tra thông minh SATAMáy kiểm tra nhận dạng chip

Các tính năng chính:

1. Hỗ trợ kiểm tra các sản phẩm SATA;

2. Hỗ trợ tùy chỉnh số lượng mẫu thử được sản xuất cho SATA, ví dụ: 96 mẫu, 124 mẫu, 196 mẫu, 256 mẫu, v.v.;

3. Hỗ trợ phát triển các tùy chỉnh vi mô và nhỏ, ví dụ: 6, 12, 18, v.v.;

4. Hỗ trợ kiểm tra (-70 độ đến +180 độ);

5. Hỗ trợ kiểm tra mất điện bất thường và kiểm tra lão hóa;

6. Hỗ trợ kiểm tra kiểm soát nhiệt độ tự động;

7. Hỗ trợ kiểm soát thông minh tất cả các bài kiểm tra bằng phần mềm;

8. Hỗ trợ tùy chỉnh phần mềm kiểm tra;

9. Hỗ trợ cân bằng tốc độ không khí và nhiệt độ trong buồng;

10. Hỗ trợ kiểm soát tăng giảm nhiệt độ nhanh chóng;

11. Hỗ trợ phát triển tùy chỉnh lão hóa SATA;

12. Hỗ trợ kiểm soát qua mạng, cho phép kiểm soát kiểm tra bên ngoài và xem kết quả kiểm tra;

13. hỗ trợ kiểm tra điều khiển từ xa APP;

Các thành phần chính của máy:

1. Hệ thống kiểm tra hoàn chỉnh bao gồm buồng nhiệt độ cao và thấp, bo mạch chủ TEST PC, bo mạch BASEBOARD và PM, thiết bị kiểm tra ESD, cáp CABLE truyền dữ liệu, tấm sợi quang cách điện phía trước và phía sau ESD, máy tính lớn của nền tảng vận hành màn hình cảm ứng, phích cắm niêm phong tùy chỉnh, ESD giá đỡ bo mạch chủ PC phía trước, nguồn điện thử nghiệm đặc biệt, bo mạch FPGA, v.v.

Thành phần phần cứng chính:

1. TEST PC kiểm tra bo mạch chủ;
2. ván BASEBOARD;
3. Mạch máy hoàn chỉnh và các bộ phận điều khiển công suất;
4. Thiết bị kiểm tra ESD cho các sản phẩm chống tĩnh điện;
5. Tấm sợi cách điện phía trước và phía sau chống tĩnh điện ESD;
6. Phớt silicon để chịu nhiệt độ cao và thấp;
7. giá đỡ bo mạch chủ máy tính phía trước chống tĩnh điện ESD;
8. Truyền dữ liệu CÁP cáp;
9. Bộ nguồn thử nghiệm đặc biệt;
10. Công tắc gigabit;
11. Máy chủ bảng điều khiển.

Các thành phần chính của Phần mềm và Phần cứng:

1. Máy tính kiểm tra: 1 bộ bao gồm bo mạch chủ, CPU, HDD, ổ cứng và nguồn điện.Phần cứng PC Thử nghiệm chủ yếu được cấu hình theo PCT, BIT, MDT và FDS sau đây;
2. Bảng điều khiển: một bộ máy chủ PC cảm ứng chất lượng cao có thể điều khiển toàn bộ hoạt động của PC Thử nghiệm, là giao diện điều khiển cho thử nghiệm, được sử dụng để gửi các lệnh thử nghiệm và tập lệnh cấu hình, đồng thời là trung tâm chỉ huy của thử nghiệm;

Mô tả Hệ thống kiểm tra tích hợp phần cứng và phần mềm thông minh SSD SATA:

1. Hệ thống thử nghiệm thông minh SSD PCIe dựa trên nền tảng hệ điều hành Win10.Thông qua chế độ tập lệnh mở, nhiệt độ của buồng nhiệt độ cao và nhiệt độ thấp và các mục thử nghiệm của sản phẩm PCIE có thể được sửa đổi theo ý muốn và dữ liệu có thể được truyền qua hệ thống LINUX và bộ lọc đường để đạt được thao tác bằng một cú nhấp chuột , kiểm soát mạng, tiết kiệm nhân công, quản lý dữ liệu thông minh và lưu giữ kết quả kiểm tra vĩnh viễn.
2. Nó được thiết kế cho độ tin cậy và độ ổn định lâu dài của SSDPCIE, bao gồm thiết kế phần cứng, phần mềm và cơ chế, mục tiêu là làm cho quá trình kiểm tra tự động nhất có thể, các hạng mục cấu hình kiểm tra linh hoạt hơn, nhiều kênh kiểm tra khả dụng hơn và tiết kiệm không gian.

Tính năng hệ thống

1. PCBA và các thiết bị cố định được đặt trong một buồng tùy chỉnh với vài đến hàng chục bo mạch PC (tùy thuộc vào kích thước của buồng, các buồng nhỏ để xác minh SSD và các buồng lớn để sản xuất SSD).Điều này giúp tiết kiệm không gian và tăng số lượng bảng cần kiểm tra (có thể dễ dàng thiết lập nhiều bộ).
2. Một bo mạch chủ PC có thể được kết nối và thử nghiệm với 6 ổ SSD SATA cùng lúc, hỗ trợ ổ SSD loại SATA2.0 và SATA3.0.
3. Phần mềm kiểm tra Linux và Windows có thể tùy chỉnh, nội dung kiểm tra có thể được cấu hình bằng một hoặc nhiều tệp script.Hỗ trợ các bài kiểm tra mất điện khác nhau, Burn-In-Test, kiểm tra mức tiêu thụ điện năng, v.v.
4. Một PC Windows có thể được kết nối với một số PC của hệ thống thử nghiệm thông qua Ether-net và có thể sử dụng chỉnh sửa tập lệnh ở phía Windows để tự động kiểm soát nhiệt độ của Buồng và thực hiện nhiều mục thử nghiệm.
5. Hỗ trợ đo lường và kiểm tra mức tiêu thụ điện năng của SSD.
6. Hỗ trợ chức năng Nhật ký UART để thu thập tất cả các tin nhắn được gửi bởi mỗi SSD được kiểm tra thông qua Cổng UART của nó (thiết kế SSD phải hỗ trợ kết nối tín hiệu UART với các ngón tay vàng pin cụ thể).
7. Phần mềm kiểm tra Linux tùy chỉnh kết nối với bảng thông qua giao diện USB.

Kiểm tra đạp xe điện:

1. Mục đích chính của thử nghiệm này là để xác minh rằng SPOR đang hoạt động bình thường.Điều này thường bao gồm các bài kiểm tra tắt nguồn sau đây.
2. Sau khi tất cả các lệnh ghi SSD đã được hoàn thành, PC sẽ đưa ra lệnh chờ ngay lập tức, sau đó tắt nguồn.Điều này được sử dụng cho SSD NOPLP CAP.
3. Sau khi hoàn thành tất cả các lệnh SSDwrite, PC sẽ tắt nguồn ngay lập tức.Sau khi bật lại nguồn, tất cả dữ liệu được ghi trước lần mất điện cuối cùng sẽ được so sánh.
4. (SPOR) Tắt nguồn trong khi lệnh ghi vẫn đang được tiến hành.Sau khi bật lại nguồn, tất cả dữ liệu được ghi trước lần mất điện cuối cùng cần được so sánh.
5. Luồng thực thi chương trình được sử dụng bởi SSD Ghi không liên quan đến luồng đếm ngược, vì vậy việc tắt nguồn ngẫu nhiên được đảm bảo.
6. Kiểm tra mức tiêu thụ điện năng.
7. Kiểm tra mức tiêu thụ năng lượng trong quá trình đọc, ghi và không hoạt động để sàng lọc các ổ SSD đang đói điện.
8. Kiểm tra hiệu suất.
9. Kiểm tra hiệu suất đọc và ghi để sàng lọc các ổ SSD bất thường.
10. Kiểm tra Burn-In.
11. Tương tự như thử nghiệm Chế độ LBA Burn-In-Test của Windows, có sẵn 7 mẫu.

Mô tả máy tính thử nghiệm:

1. PCT thử nghiệm chủ yếu được sử dụng để kiểm tra tình trạng mất điện của SSD, so sánh đọc/ghi hàng loạt, đọc/ghi toàn bộ ổ đĩa, kiểm tra độ cũ của phương tiện với các mẫu được chỉ định, thống kê các khối lỗi mới và kiểm tra giao thức, v.v. PCT kiểm tra chủ yếu được chia thành các phần sau loại: PCT, BIT, MDT và FDS.
2. PCT (Kiểm tra chu kỳ điện năng): Kiểm tra tình trạng mất điện bất thường theo nhiều kiểu khác nhau, kiểm tra quá trình xử lý mất điện và tái tạo thuật toán SSD, xác minh tính toàn vẹn của dữ liệu trong quá trình mất điện bất thường.
3. BIT (Kiểm tra Burn-In): xác minh rằng các mẫu khác nhau được đọc/ghi tuần tự hoặc ngẫu nhiên và tác động của các mẫu khác nhau trên phương tiện.
4. MDT (Kiểm tra nhiều ổ đĩa): Xác minh rằng SSD hỗ trợ các lệnh của thông số kỹ thuật ATA1-8, gửi các lệnh được hỗ trợ tới SSD và xác minh rằng kết quả không có
5. Kết quả sẽ được xác minh cho bất kỳ vấn đề.
6. FDS (Quét toàn bộ ổ đĩa): Thao tác đọc và ghi toàn bộ ổ đĩa trên SSD để xác minh rằng bảng ánh xạ là chính xác;

Tính năng chi tiết của PC thử nghiệm:

1. Kiểm tra đạp xe điện PCT

1. Cấu hình của các mẫu khác nhau;
2. Cấu hình kích thước dữ liệu đọc/ghi;
3. Cấu hình so sánh đọc/ghi tuần tự và ngẫu nhiên;
4. xác minh tính toàn vẹn của dữ liệu tắt nguồn bất thường so với tắt nguồn thông thường;
5. viết kịch bản để kiểm soát thời gian bật và tắt nguồn;
6. Chỉ định thao tác đọc/ghi dữ liệu cho LBA;
7. Thử nghiệm các thuật toán SSD để xử lý và tái tạo khi tắt nguồn;
8. kiểm tra độ ổn định của UPS và các giá trị nhu cầu tải điện dung;
9. Kiểm tra thời gian khởi động đĩa;
10. Kiểm tra tính ổn định của các chức năng quản lý năng lượng của sản phẩm;
11. Kiểm tra sự lão hóa của đĩa kiểm tra UPS;
12. Kiểm tra các linh kiện điện tử cấp bảng để hàn ở nhiệt độ cao và thấp;
13. khả năng sử dụng nó để xác minh khả năng bảo vệ khi mất điện của các sản phẩm SSD trên thị trường
14. xác minh khả năng tương thích của SSD với các bo mạch chủ khác nhau;
15. Xác minh Trim;
16. Tự động lưu nhật ký kiểm tra và tải lên thường xuyên;

1. Thử nghiệm đốt cháy BIT

1. Xác thực khả năng khớp đọc/ghi tuần tự và hiệu suất cho các Bằng sáng chế khác nhau;
2. xác minh so sánh đọc/ghi ngẫu nhiên và hiệu suất cho các Patten khác nhau;
3. Thống kê về tác động của các mẫu khác nhau trên phương tiện truyền thông;
4. Thử nghiệm lão hóa của các sản phẩm Patten khác nhau;
5. Kiểm tra đầy đủ và tự động tất cả các Mẫu;
6. Số lượng ngành và Mẫu có thể được viết theo kịch bản;
7. Có thể đặt thời gian kiểm tra để xác minh so sánh đọc/ghi;
8. Đếm các khối xấu mới trong quá trình thử nghiệm;
9. Chỉ định Kích thước khung hình để kiểm tra đầy đủ chức năng của sản phẩm;
10. Xác minh đường dẫn dữ liệu giữa DDR, Flash và giao diện;
11. Xác minh độ ổn định hiệu suất đọc/ghi ngẫu nhiên của SSD;
12. Tự động lưu nhật ký kiểm tra và tải chúng lên theo định kỳ;

1. Kiểm tra nhiều ổ đĩa MDT

1. Số ngành có thể định cấu hình;
2. LBA28 và LBA48 có thể cấu hình được;
3. Xác minh tính tương thích của các giao thức giao diện của sản phẩm;
4. Xác minh khả năng hỗ trợ của sản phẩm đối với các lệnh được chỉ định trong giao thức và số liệu thống kê của nó;
5. Khả năng chỉ định các lệnh để thực hiện các thử nghiệm có liên quan trên sản phẩm;
6. xác minh các hoạt động đọc/ghi cho lệnh DATA và so sánh dữ liệu;
7. Xác minh hỗ trợ lệnh No-Data;
8. Tự động lưu nhật ký kiểm tra và tải lên thường xuyên;

1. Quét toàn bộ ổ đĩa FDS

1. Các thao tác đọc và ghi toàn bộ đĩa để xác minh tính chính xác của bảng ánh xạ đĩa và để thực hiện các thao tác so sánh;
2. Số mẫu và Sector có thể định cấu hình được;
3. Định cấu hình thời gian cho các hoạt động đọc/ghi;
4. Sàng lọc Flash để tìm khối xấu và khối yếu;
5. Xác thực DDR đối với tất cả các khối Flash;
6. Xác minh rằng bảng ánh xạ thuật toán SSD là chính xác;
7. Tự động lưu nhật ký kiểm tra và tải lên thường xuyên;
