Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phương pháp điều khiển: | Bộ điều khiển PLC | Quyền lực: | Điện tử |
|---|---|---|---|
| Tên sản phẩm: | thiết bị kiểm tra đồ nội thất | Sử dụng: | Ghế văn phòng |
| Tiêu chuẩn thiết kế: | BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20 | Sức chứa: | 0-500kg |
| Điểm nổi bật: | Máy kiểm tra độ bền tay ghế,Máy kiểm tra độ bền lưng ghế,Máy kiểm tra độ bền ISO9001 |
||

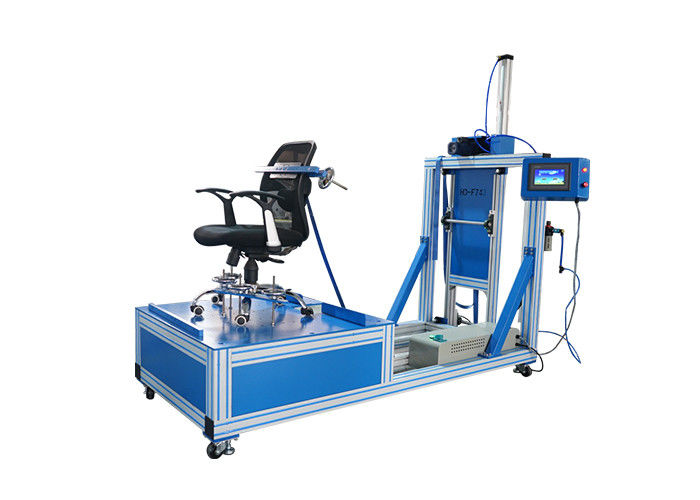

Máy kiểm tra độ bền của tay và lưng ghế / Máy kiểm tra độ bền của ghế
Chức năng chính:
13 Ổ đĩa ổn định Máy kiểm tra độ bền lưng và tay ghế được thiết kế để kiểm tra độ bền của tay ghế văn phòng (kiểm tra theo phương thẳng đứng và phương ngang) và độ bền của lưng.Nó với bộ điều khiển PLC, giao diện màn hình cảm ứng để đầu vào các thông số kiểm tra, lực kiểm tra và thời gian có thể được thiết lập, đếm thời gian khi đạt đến lực cài đặt và tự động quay lại khi hết thời gian.
Tiêu chuẩn thiết kế:BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20
Kiểm tra độ bền tựa lưng - Tĩnh - Loại l Khả năng áp dụng
Thử nghiệm độ bền tựa lưng này phải được thực hiện trên ghế Loại I.Đối với ghế có khóa nghiêng, khóa ghế
thay đổi loại ghế (Xem Phần 4) và cũng phải được thử nghiệm theo Phần 6 trong khóa thẳng đứng
Chức vụ.Một chiếc ghế bổ sung có thể được sử dụng cho bài kiểm tra Phần 6.Lưu ý: Thử nghiệm này không áp dụng cho ghế
với chiều cao tựa lưng dưới 200 mm (7,9 in.).
Kiểm tra sức bền cánh tay - Dọc - Tĩnh Khả năng áp dụng
Bài kiểm tra độ bền lưng tựa này áp dụng cho tất cả các ghế có tay.Mục đích của thử nghiệm là đánh giá khả năng của ghế và cánh tay để chịu được ứng suất do tác dụng lực thẳng đứng lên (các) cánh tay đòn.
|
Tiêu chuẩn |
Nội dung |
Phụ kiện |
|
Khoản 5 |
Kiểm tra độ bền tựa lưng Tĩnh - Loại I |
Ghế đo x 1 |
|
6 |
Kiểm tra độ bền tựa lưng Tĩnh - Loại II & III |
|
|
11.4 |
Kiểm tra tải-dễ chịu ở góc trước - Theo chu kỳ |
Đường kính thiết bị nạp 203 mm x 1 |
|
10 |
Kiểm tra cơ chế nghiêng |
102kg một cân |
|
12.3 & 12.3.2 |
Kiểm tra độ ổn định phía sau cho ghế loại I.II & III |
1) Ổ đĩa ổn định x 13 2) Hỗ trợ polypropylene 1,5 x 356 x 711 mm vật cố định x 1 |
|
12.4 |
Mặt trước ổn định |
12d Vật cố định tải ổn định phía trướcX 1 Đĩa tải ổn định phía trước 12e x1 12g cố định tải ổn định phía trướcX 1 135 lb farmar 1 Máy đo kéo-đẩy có đính kèm x1 |
|
13 |
Kiểm tra sức bền cánh tay-dọc-tĩnh |
Nạp bộ chuyển đổi (100 x 127 mm) x 1 C- vật cố định x 1 |
|
14 |
Kiểm tra sức bền cánh tay Ngang-tĩnh |
|
|
15 & 16 |
Kiểm tra độ bền tựa lưng -cyclic cho loại I, II & III |
Tải thiết bị (kéo lùi) x 1 Thiết bị lắp khuôn 305mm +/- 13mm x 89mm +/- 13mm & độ dày 12mm x 4 |
|
22 |
Out stop Test |
Bàn ủi đối trọng 74 kg x Bàn ủi đối trọng 125 kg 1 x |
|
23 |
Kiểm tra tải tĩnh của ghế tựa tay |
|
|
24 |
Thử nghiệm tải dễ dàng của ghế dựa tay máy tính bảng - Theo chu kỳ |
Các thông số chính:
1, Cơ chế căng, động cơ servo và cấu trúc ròng rọc dây đeo, cường độ của vòng quay được chuyển thành lực căng và các giá trị lực bổ sung biến cảm biến đọc độ căng chính xác, hoạt động của điều khiển vòng kín của động cơ servo để đạt được một số lực kéo .Thử nghiệm tĩnh và theo chu kỳ.Tập hợp và tốc độ có thể được thiết lập miễn phí.Chủ yếu được sử dụng cho bài kiểm tra 5, 6,13,14,15 và 16.
2, Ngoài ra máy này còn được cấu hình với hai nhóm cơ cấu truyền động điện tương ứng cho một nhóm thiết bị dọc và 1 nhóm thiết bị ngang, mỗi nhóm điều chỉnh độc lập tốc độ và lực đẩy.Hành trình là 500mm
3, Phương tiện dọc của động cơ servo có thể được sử dụng cho thiết bị truyền động, điều chỉnh vị trí theo chiều dọc, chủ yếu được sử dụng cho 11,4,22,23 và 24 đầu tiên của thử nghiệm;áp suất tối đa là 150 kg.
4, Động cơ servo thiết bị cấp khiến việc điều chỉnh vị trí phanh của các mảnh lên xuống và di động trái phải và linh hoạt để đáp ứng nhu cầu cho các vị trí thử nghiệm khác nhau, chủ yếu được sử dụng cho thử nghiệm 10,12.3 và 12.4.Lực đẩy tối đa 50 kg, có thể điều chỉnh lên xuống phạm vi từ 500 mm đến 1200 mm.
5, tấm dưới cùng của máy thử nghiệm khoan nhiều hàng lỗ vít để dễ dàng lắp đặt các phụ kiện khác nhau và điều kiện thử nghiệm cố định
6, mỗi đầu trước của bộ truyền động điện với một đầu nối nhanh để dễ dàng thay thế khối tải và vật cố định
| 7, chế độ điều khiển | PLC với màn hình cảm ứng LCD |
| 8, giá trị căng thẳng tối đa | 150kg |
| 9, giá trị lực đẩy lớn nhất (ngang) | 50kg |
| 10, giá trị áp suất tối đa (Dọc) 150kg | |
| 11, Có thể được trang bị máy tính, ghi lại các thay đổi lực và dịch chuyển. | |
| 12, Công suất | 0-500kg |
| 13, Thời gian thiết lập | 0-99S |
| 14, Kích thước máy | (L × W × H) 1500 × 1400 × 1800mm |
| 15, Kiểm tra phụ kiện | Một nền tảng thử nghiệm để kiểm tra cánh tay;tay nắm kiểm tra dọc;một tay cầm kiểm tra sức mạnh trở lại. |
