| Tên thương hiệu: | HAIDA |
| Số mô hình: | HD-G826 |
| MOQ: | Bộ 1 |
| Chi tiết đóng gói: | Mỗi bộ được bảo vệ bằng màng nhựa và màng PP, sau đó được đưa vào vỏ bằng gỗ mạnh với hướng dẫn sử d |
| Điều khoản thanh toán: | D/A, l/c, D/P, T/T, Western Union, |
Máy kiểm tra bàn rung điện động
Tần số cao dọc và ngang
Hệ thống kiểm tra rung điện động / Bàn rung điện động tần số cao dọc và ngang
Mô tả:
Bàn rung điện từ được sử dụng rộng rãi trong các ngành quốc phòng, hàng không, vũ trụ, truyền thông, điện tử, ô tô, thiết bị gia dụng và các ngành công nghiệp khác. Loại thiết bị này được sử dụng để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền cấu trúc, ứng dụng sản phẩm rộng rãi, chiều rộng ứng dụng rõ ràng, hiệu quả kiểm tra đáng kể và đáng tin cậy. Sóng sin, FM, quét, lập trình, bộ nhân tần số, logarit, gia tốc tối đa, điều chế biên độ, điều khiển thời gian, điều khiển máy tính đầy đủ chức năng, gia tốc cố định đơn giản/biên độ cố định. Thiết bị thông qua thử nghiệm liên tục trong 3 tháng, hiệu suất ổn định, chất lượng đáng tin cậy.
Đặc điểm:
Hoạt động siêu êm; Đế máy sử dụng vật liệu chất lượng cao, lắp đặt thuận tiện, vận hành êm ái, không cần lắp đặt, mạch điều khiển điều khiển kỹ thuật số và hiển thị tần số, chức năng điều chỉnh PID, làm cho thiết bị hoạt động ổn định hơn, đáng tin cậy, chế độ hoạt động quét tần số và tần số cố định, thích ứng với yêu cầu kiểm tra của các ngành khác nhau. Giải quyết nhiễu của trường điện từ mạnh đối với mạch điều khiển, và tăng thời gian cài đặt làm việc, để sản phẩm kiểm tra đạt được thời gian kiểm tra chính xác.
Bảng dữ liệu hiệu suất:
| Bàn rung | ||
| Lực sin (đỉnh) | 30kN | |
| Lực va đập (đỉnh) | 60 kN | |
| Dải tần số | 5~2.600 Hz | |
| Độ dịch chuyển (liên tục) | 100 mm | |
| Vận tốc tối đa | 1,8 m/s | |
| Gia tốc tối đa | 75 G | |
| Đường kính cốt máy | 445 mm | |
| Tần số cộng hưởng bậc 1 | 2.400 Hz | |
| Mô men lệch cho phép | >500 Nxm | |
| Trọng lượng cốt máy | 40 kg | |
| Kích thước vít HE/ST | M10 (hệ mét) | |
| Tần số cách ly rung trục | < 3 Hz | |
| Tải trọng tối đa | 500 kg | |
| Rò rỉ từ thông | ≤ 1 mT | |
| Kích thước (D×R×C, chưa đóng gói) | 1.330x860x1.250 mm | |
| Trọng lượng (chưa đóng gói) | 2.500 kg | |
| Lắp đặt | Thảm cao su (cần bu lông neo) | |
| Bộ khuếch đại công suất | ||
| Đầu ra bộ khuếch đại | 30 kVA | |
| SNR | > 65 dB | |
| Điện áp đầu ra định mức | 120 Vrms | |
| Hiệu suất bộ khuếch đại | > 90% | |
| Kích thước (D×R×C, chưa đóng gói) | 800x900x2.100 mm | |
| Trọng lượng (chưa đóng gói) | 500 kg | |
| Quạt gió | ||
| Lưu lượng khí | 0,46 m3/s | |
| Công suất | 7,5 kW | |
| Đường kính ống dẫn khí | 200 mm | |
| Áp suất khí | 8,8kPa | |
| Lắp đặt | Có thể kết nối với trần nhà (tối đa hai khúc cua 90 độ), chạy tối đa 20' | |
| Bàn trượt ngang | ||
| Kích thước | 600x600 mm | |
| Độ dày | 45 mm | |
| Giới hạn tần số | 2.000 Hz | |
| Khối lượng hiệu dụng | 54 kg | |
| Lưu ý: | ||
| 1. Sử dụng ổ trục màng dầu áp suất cao để có độ đồng đều tốt hơn. | ||
| Bộ điều khiển rung và gia tốc kế | ||
| Bộ điều khiển rung VT-9008-4 | Bộ điều khiển rung 4 kênh có chức năng Sin và tự hiệu chuẩn. | |
| Gia tốc kế EA-YD-181 | 100mV/g, Dải đo: 50g, Tần số làm việc: 1-10kHz, Trọng lượng: 11 gram, có cáp nhiễu thấp 10ft | |
| Các chức năng/phụ kiện được hỗ trợ khác | ||
| Buồng môi trường | Được hỗ trợ | |
| Thiết bị di động | Có thể tùy chỉnh | |
| Tấm cách nhiệt | Có thể tùy chỉnh | |
| Gá kẹp | Có thể tùy chỉnh | |
| Môi trường làm việc của hệ thống | ||
| Dải nhiệt độ | 0-40℃ | |
| Dải độ ẩm | 0~90%, không ngưng tụ | |
| Yêu cầu nguồn điện | 380V/3 pha/50Hz, 40kVA | |
| Áp suất khí nén | 0,6 Mpa | |

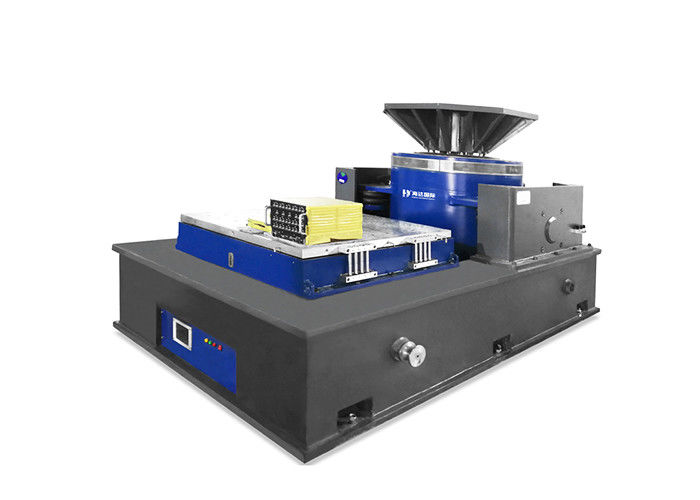

Thân bàn rung có bàn trượt:
Bộ khuếch đại công suất và quạt gió:
Kích thước chỉ mang tính tham khảo:
