MÔ TẢ SẢN PHẨM
Hệ thống rung thông qua thử nghiệm cho các sản phẩm hàng không vũ trụ, ô tô, thiết bị điện và dụng cụ, vật liệu, lớp phủ và các bộ phận khác trong điều kiện nhiệt độ và độ ẩm và môi trường rung. Nó được sử dụng rộng rãi để làm kiểm tra độ bền môi trường, kiểm tra tăng trưởng độ tin cậy, kiểm tra trình độ tin cậy, kiểm tra chấp nhận độ tin cậy của sản phẩm, kiểm tra định kỳ, kiểm tra sàng lọc căng thẳng môi trường, v.v.
THÔNG SỐ KỸ THUẬT CHAMBER NHIỆT ĐỘ & NHIỆT ĐỘ
| Mục | Đặc điểm kỹ thuật |
| Kích thước bên trong (W * D * H) | 600 * 800 * 850mm |
| Phạm vi nhiệt độ | + 10 ~ + 100 ℃ |
| Biến động nhiệt độ | ± 0,5oC |
| Nhiệt độ đồng đều | 2oC |
| Phạm vi độ ẩm | 20 ~ 98% rh (Tham khảo hình ảnh bên dưới) |
| Biến động độ ẩm | ± 2,5% rh |
| Độ đồng đều độ ẩm | 3% rh |
| Tốc độ làm lạnh | Trung bình 1oC / phút (không tải) |
| Tốc độ gia nhiệt | Trung bình 3oC / phút (không tải) |
| Vật liệu buồng bên trong | Thép không gỉ # 304, gương đã hoàn thành |
| Vật liệu buồng bên ngoài | Thép không gỉ phun sơn |
| Phương pháp làm mát | Làm mát bằng không khí |
| Bộ điều khiển | Lập trình nhiệt độ và độ ẩm điều khiển Có thể đặt tham số khác nhau cho kiểm tra theo chu kỳ |
| Vật liệu cách nhiệt | Bọt Polyurethane cứng nhắc mật độ cao 50mm |
| Máy sưởi | Ống chống cháy nổ loại thép không gỉ SUS # 304 |
| Máy nén | Máy nén khí Tecumseh của Pháp |
| Thắp sáng | Chịu nhiệt |
| Cảm biến nhiệt độ | Cảm biến bóng đèn khô và ướt PT-100 |
| Cửa sổ quan sát | Kính cường lực |
| Kiểm tra lỗ | Đường kính 50mm, để định tuyến cáp |
| Khay đựng mẫu | Thép không gỉ # 304, 2 chiếc |
| Thiết bị bảo vệ an toàn | Bảo vệ chống rò rỉ Quá nhiệt Máy nén quá áp và quá tải Nóng ngắn mạch Thiếu nước |

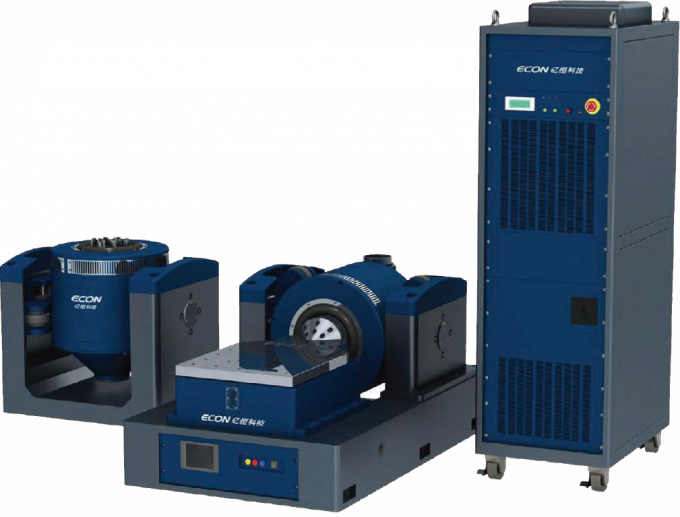

Hệ thống kiểm tra rung dọc Cấu trúc cơ bản của hệ thống kiểm tra rung
CHI TIẾT KỸ THUẬT TIÊU CHUẨN
| Mục | Sự miêu tả |
| Lực lượng hình sin | 5,88KN |
| Lực lượng xung kích | 11,76KN |
| Dải tần số | 5 ~ 3000 Hz |
| Dịch chuyển | 51 mm |
| Tối đa Vận tốc | 2m / s |
| Tối đa Sự tăng tốc | 981 m / s² (không tải) |
| Đường kính phần ứng | 200 mm |
| Tải trọng mô-men xoắn cho phép | ＞ 300 N • m |
| Khối lượng phần ứng hiệu quả | 6 kg |
| Tối đa Dung tải | 100kg |
| Rò rỉ từ tính | M1 mT |
| Tần số cách ly trục | Hz 3 Hz |
| Tải tập tin đính kèm | 16 miếng thép không gỉ M8 |
| Kích thước (L * W * H) | 850 * 665 * 760mm |
| Xấp xỉ cân nặng | 990kg |
Bộ khuếch đại điện
CHI TIẾT KỸ THUẬT TIÊU CHUẨN
| Mục | Sự miêu tả |
| Tối đa Nguồn ra | 8kVA |
| Phản hồi thường xuyên | 65 dB |
| Điện áp đầu ra | 120 Vrms |
| Hiệu suất chuyển đổi | 95% |
| Kích thước (L * W * H) | 800 * 600 * 1558mm |
| Xấp xỉ Cân nặng | 320kg |
| Thiết bị bảo vệ an toàn | Bảo vệ quá điện áp Bảo vệ quá dòng Bảo vệ quá nhiệt Bảo vệ quá mức Bảo vệ lỗi hệ thống làm mát Bảo vệ mất điện kích thích |

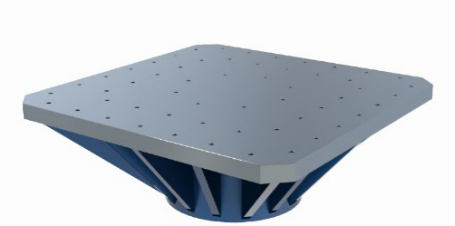

MỞ RỘNG CHỨNG NHẬN
CHI TIẾT KỸ THUẬT TIÊU CHUẨN
| Mục | Sự miêu tả |
| Kích thước giãn nở | 600 * 600mm |
| Vật chất | Hợp kim nhôm |
| Tối đa Tần suất làm việc | 2000Hz |
| Xấp xỉ Cân nặng | 35kg |
| Máy thổi | |
| Quyền lực | 4kW |
| Khối lượng không khí | 0,3 m³ / giây |
| Áp suất không khí | 0,048kgf / cm² |
| Đường kính ống thổi | 120mm |
| Kích thước (L * W * H) | 570 * 800 * 1520mm |
| Xấp xỉ Cân nặng | 108kg |
